Industrielle Netzwerke Anybus BY HMS NETWORKS ProfiHub PHIP65 / ProfiHub IP65

ProfiHubPHIP65 / ProfiHub IP65

Produkt-Ansicht

EME Nr.: 041645 Art. Nr.: 16010

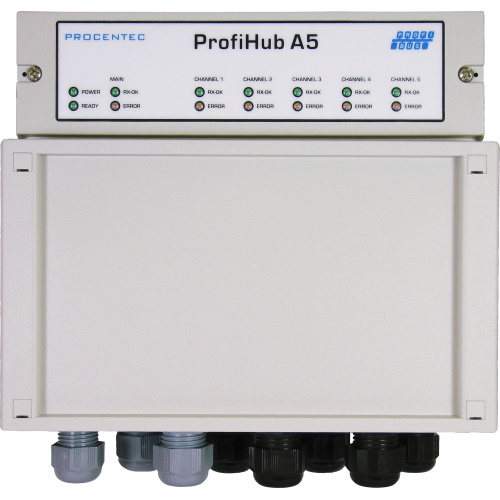

Anybus ProfiHub A5

Hersteller:	HMS (PROCENTEC)
Spezifikation:	5-channel spur repeater for DP networks, IP 65 rated.
Lagerbestand: Wiederbeschaffungsfrist: Verpackungseinheit:	1 Stk. An Lager 1 Stk.
Preis pro Stück:	CHF 1580.00
Gesamtpreis:	CHF 1580.00 Preis exkl. MwSt. und Versandkosten
	CHF 1707.98 Preis inkl. MwSt. excl. Versandkosten
Menge:	- +
	In den Warenkorb
	Spez. Preis

Broschüren:

Brochure

Dokumentationen:

Manual

Zeichnungen & ePlan:

Komponenten Zeichnungen (DWG/PDF)

Beschreibung Eigenschaften Spezifikationen

ProfiHub A5 ist ein fortschrittlicher, flexibler und robuster IP65 Repeater für Profibus DP Installationen. Mit ihm können lange Stichleitungen und Backbone Strukturen mit Stern- oder Baumstrukturen in IP20 Umgebungen geschaffen werden.

PROFIBUS DP ist ein High-Speed Kommunikationsbus mit strengen technischen Richtlinien bezüglich Stichleitungen, weil zum Beispiel mögliche Reflexionen leicht zu Kommunikationsstörungen führen können. Wenn Stichleitungen oder sternförmige Segmente eingerichtet werden müssen, macht dies normalerweise kostspielige Investitionen für Repeater erforderlich.

Als innovative Komponenten für derartige Anwendungen bietet sich der ProfiHub A5 an; er bildet eine perfekte wirtschaftliche Lösung zum Aufbau betriebssicherer Stichleitungen in High-Speed-DP-Netzwerken. Er hat die Funktionalität eines transparenten 5-fach-Repeaters mit galvanisch getrennten Kanälen. Dies ermöglicht den Aufbau von Netzwerkstrukturen mit verlängerten Stichleitungen, die jeweils einzeln bis zu 31 Geräte bedienen und die gleiche Länge wie die Haupt-Busleitung aufweisen können. ProfiHub A5 frischt die auf einem Kanal eingetroffenen Nachrichten auf und leitet sie an alle anderen Kanäle weiter (Chicken Foot-Topologie).

Da ProfiHub A5 galvanisch getrennte Segmente entstehen lässt, können die Geräte nun im laufenden Betrieb aus- und eingebaut werden. Außerdem breiten sich elektrische Störungen auf dem Bus und EMV-Störungen auf einer Stichleitung nicht auf die anderen Segmente aus. Die intelligente Logik und die Isolationsschaltungen des ProfiHub A5 sorgen dafür, dass sich die Bitbreite nicht verändert. Dadurch gelten bei den ProfiHub-Geräten keine Beschränkungen für das serielle Zusammenschalten. Die Logik erkennt auch die Übertragungsgeschwindigkeit automatisch.

Zur Erleichterung der Installationsarbeiten ist die Terminierung durch Abschlusswiderstände integriert und lässt sich ein/ausschalten. Auch das Erdungsprinzip ist auswählbar: direkte oder kapazitive Erdung. Die ProfiHubs werden mit 10 32 Volt Gleichspannung gespeist (Versionen für 110/230 V Wechselspannung sind ebenfalls lieferbar). Für Fehlersuche, Instandhaltung und Inbetriebnahme verfügen die ProfiHubs über ein Display auf der Außenseite, das den Status der einzelnen Kanäle anzeigt (Data (Daten) und Error (Fehler)).

Ihre Vorteile

Kann bis zu 31 Geräte verarbeiten
Erfüllen Sie die Anforderungen für PROFIBUS DP-Installationen
Mit diesem Produkt können Sie zuverlässige, flexible und objektorientierte DP-Installationen erstellen

Anwendungsgebiete

Dynamische Stichleitungen zu Drehantrieben, Durchflussmessgeräten, pH-Analysatoren, etc.
Entfernbare Antriebe und Motoren
Zieh- und steckbare Motor-Leitstellen
Anwendungen im Freien mit belasteten Leitungen und Geräten
Dachmontierte Geräte in Tankanlagen
Schmutzige und feuchte Umgebung
Schutz vor nicht galvanisch isolierten Geräten
Grosse stern- und baumförmig strukturierte Netzwerke

Produkteigenschaften

5 galvanisch isolierte Kanäle (Repeater Segmente)
Transparent für alle PROFIBUS Protokolle
DP – RS485 Spezifikation für jeden Kanal
31 Teilnehmer pro Kanal
9,6 Kbps – 12 Mbps (automatische Baudratenerkennung)
1200 m Stichleitungslänge (abhängig von der Übertragungsgeschwindigkeit)
Keine Begrenzung beim seriellen oder kaskadischen Zusammenschalten
Keine Profibusadresse erforderlich
Eingebaute Abschlusswiderstände (abschaltbar)
Erdungsmöglichkeit konfigurierbar (direkt oder kapazitiv)
Schutzklasse IP65 (gemäß DIN 40 050)

Technische Spezifikationen

Allgemeine Spezifikation

5 isolierte Repeater-Kanäle (6 Segmente)
Transparent für alle PROFIBUS DP-Protokolle
Geeignet für PROFIsafe- und MPI-Netzwerke
31 Geräte pro Kanal
Verbindungsgeschwindigkeit: 9,6 Kbit / s - 12 Mbit / s
Max. 1200 m Segmentlänge (abhängig von der Baudrate)
Integrierte Terminierungsmöglichkeiten
Konfigurierbares Erdungssystem
Verschraubungen oder optionale M12-Steckverbinder (16012)
IP 65 Klassifizierung
Extra: 230/110 VAC Option
Anschlüsse: Schraubklemmen
Abmessungen (LxBxH): 167 x 113 x 33 mm

Umgebungsbedingungen

Betriebstemperatur: -40 - +75° C.

Elektrische Spezifikation

Betriebsspannung: 24 VDC

Anwendungsbereiche

Dynamische Stichleitungen zu Aktuatoren, Durchflussmessern und pH-Analysatoren
Stern-, Baum- und Bus-strukturierte Netzwerke
Abnehmbare Antriebe und Motoren
Außenanwendungen mit Geräte- und Kabelbelastung
Auf dem Dach montierte Geräte in Tanklagern
Schmutzige und feuchte Umgebungen
Barriere für nicht galvanisch isolierte Geräte
