ProfiHubPHWFOR / ProfiHub with Fiber Optics + Ring

Produkt-Ansicht

EME Nr.: 043177 Art. Nr.: 17440

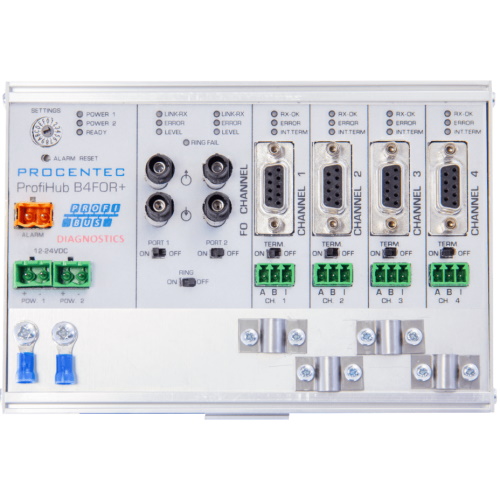

Anybus ProfiHub B4FOR+ SM Ring

Hersteller:	HMS (PROCENTEC)
Spezifikation:	ProfiHub B4FOR+ – Ring-Redundanz LWL zu Multi Segment Umsetzer (Single-Mode) 5 Segment repeater with 4-channel spur on copper 1 channel Fibre optic rsplit into 2 ports repeater for DP networks IP 20 rated Screw terminals for the copper bus connection ST- connectors for fibre optic bus and with DB9 connectors for maintenance purposes Diagnostic Slave integrated as selectable operational mode Ring topology and Fiber optic status measurement
Lagerbestand: Wiederbeschaffungsfrist: Verpackungseinheit:	0 Stk. Ab Zentrallager 1 Stk.
Preis pro Stück:	CHF 1843.00
Gesamtpreis:	CHF 1843.00 Preis exkl. MwSt. und Versandkosten
	CHF 1992.28 Preis inkl. MwSt. excl. Versandkosten
Menge:	- +
	In den Warenkorb
	Spez. Preis

Broschüren:

Brochure

Dokumentationen:

Handbuch

Zeichnungen & ePlan:

Komponenten Zeichnungen (DWG/PDF)

Beschreibung Eigenschaften

Der ProfiHub B4FOR+ ist eine wirtschaftliche Lösung um PROFIBUS LWL auf RS 485 Kupfersegmente und umgekehrt umzusetzen. Es ermöglicht zuverlässige Anwendungen, bei denen lange Kabelstrecken und Isolation zwischen den Geräten und Segmenten erforderlich sind.

Der B4FO2+ unterstützt mehrere Glasfaserstrukturen: Punkt-zu-Punkt-, Ring-, Linien- und Stern. Die Protokolltransparenz ohne weitere Konfiguration ermöglicht die direkte Integration in bestehende PROFIBUS-Netze.

Der ProfiHub B4FOR+ ist mit 4 galvanisch getrennten RS 485-Kanälen ausgestattet. Jeder Kanal kann maximal 31 Geräte bedienen.

Der mechanische Aufbau besteht aus einem kompakten stabilem Metallgehäuse, welches auf einer DIN-Schiene montiert werden kann. Der Hub verfügt über ein Alarmrelais, redundante Stromversorgung, Diagnose-LEDs und optional eine Redundanz-Funktion.

Ihre Vorteile

Ein Glasfaserkanal, aufgeteilt in 2 Ports
4 galvanisch isolierte Kanäle
Ringredundanz
Verfügbar im Multi-Mode und Single-Mode

PROFIBUS

Transparent für alle PROFIBUS DP-Protokolle
Geeignet für Profisafe und MPI
Optionaler robuster Modus (High-Integrety Telegrammprüfung)

RS 485

4 Segmente
9,6 kbps .. 12 Mbps (automatische Erkennung)
1200 m Segmentlänge (abhängig von der Baudrate)
31 Geräte pro Kanal
Bus Redundanzoption
Schraubklemmen und DB9-Steckverbinder
Konfigurierbares Erdungssystem
Integrierte Abschlusswiderstände

LWL

1 Glasfaser-Kanal in 2 Ports aufgeteilt
Ringtolopogie und Diagnose möglich
5 km Leitungslänge
Punkt-zu-Punkt-, Ring-, Stern- und Linientopologien
4 ST / BFOC-Stecker
Multimode-Kabel G62,5 / 125 (OM1) – 1310 nm
Unbegrenzte Kaskadierung

Weitere Merkmale

Alarmkontakt
Stromversorgung: 9 - 31 VDC
Redundante Stromversorgung
IP 20 Schutzart
Temperatur: -25 .. 70 C
Dimensionen (LxBxH): 167 x 111 x 40 mm
