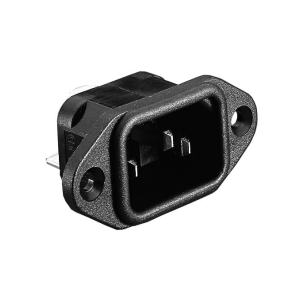

IEC-Einbaustecker zur Flanschmontage

• EN60 320-1 Standard C14 Klasse I
• Kaltgeräte
• Unterschiedliche Anschlüsse je nach Artikelnummer: /28 – 2,8-mm-Lötöse, /48 – 4,8-mm-Steckfahne, /63 – 6,3-mm-Steckfahne, /TERM – Schraubklemme, /PC – Leiterplattenstifte
• Ausführung zur Leiterplattenmontage ebenfalls erhältlich mit zusätzlicher 4,8-mm-Steckfahne zwecks Erdung an der Oberseite des Steckverbinders (Artikelnummern mit /PC/7)
• Unterschiedliche Farben je nach Artikelnummer: /WH – Weiß, /GY – Grau, keine Endung – Schwarz (einige Zulassungen gelten nur für bestimmte Farben; Details siehe Datenblatt)
• Version zur Leiterplattenmontage ohne zusätzlichen Erdungskontakt ebenfalls erhältlich (Artikelnummern mit /PC) mit Abdeckung an der Rückseite (Artikelnummern mit Suffix /12132), für alle anderen Ausführungen ist eine Isolierkappe für die Rückseite des Steckverbinders separat erhältlich (Artikelnummer 11328)
• Halteklammer KT0006 separat erhältlich zur Verhinderung versehentlichen Abziehens von Steckern (nur zur Verwendung mit Buchse PX0587)
• Passend für PX0587, PX0587/SE, PX0588
• Auch zur vertikalen Flanschbefestigung erhältlich (PX0579-Serie)

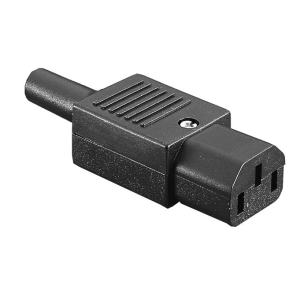

IEC-Steckverbinder, Buchsen

• EN60 320-1 Standard C13 Klasse I
• Kaltgeräte
• Kabelbefestigung
• Schraubklemme (neu verdrahtbar)
• Wahlweise gerade (Artikelnummern beginnend mit PX0587), seitlicher Eingang (Artikelnummern beginnend mit PX0587/SE) oder rechtwinklig (Artikelnummern beginnend mit PX0588)
• PX0587 und PX0587/SE sind je nach Endung der Artikelnummer in unterschiedlichen Farben erhältlich: /WH – Weiß, /GY – Grau, keine Endung – Schwarz (einige Zulassungen gelten nur für bestimmte Farben; Details siehe Datenblatt)
• Passend für PX0575, PX0579, PX0580, PF0001, PF0011, PF0030, PF0033

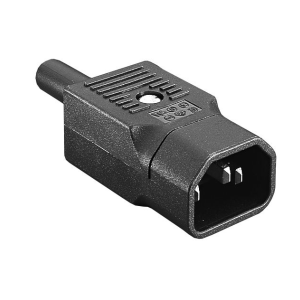

IEC-Stecker

• EN60 320-2-2 Standard E Klasse I
• Kabelbefestigung
• Schraubklemme (neu verdrahtbar)
• Unterschiedliche Ausführungen je nach Artikelnummer:
• gerade (Artikelnummern beginnend mit PX0686)
• seitlicher Eingang (Artikelnummern beginnend mit PX0686/SE)
• Rechtwinklig (Artikelnummern beginnend mit PX0685) mit einzigartigem achteckigen Modul für vier Kabeleingangspositionen
• Unterschiedliche Farben je nach Suffix der Artikelnummer: /WH – Weiß, /GY – Grau, keine Endung – Schwarz (einige Zulassungen gelten nur für bestimmte Farben; Details siehe Datenblatt)
• PX0685-Serie passend für PX0675, PX0695, PX0578, PX0783, PX0793, PX0793/1
• PX0686-Serie passend für PX0675, PX0695, PX0578, PX0783, PX0793, PX0793/1, PX0716, PX0717, PX0718

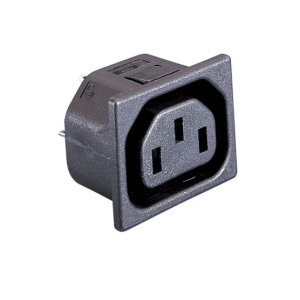

IEC-Einbaubuchse mit Schnappbefestigung zur Plattenmontage

• EN60 320-2-2 Standard F Klasse I
• Unterschiedliche Plattendicken je nach Artikelnummer: /10 – 1 mm, /15 – 1,5 mm, /20 – 2 mm, /30 – 3 mm
• Unterschiedliche Anschlüsse je nach Artikelnummer: /28 – 2,8-mm-Lötöse, /63 – 6,3-mm-Steckfahne, /PC – Leiterplattenstifte
• Unterschiedliche Farben je nach Artikelnummer: /WH – Weiß, /GY – Grau, keine Endung – Schwarz (einige Zulassungen gelten nur für bestimmte Farben; Details siehe Datenblatt)
• Isolierkappe für Rückseite des Steckverbinders separat erhältlich (Artikelnummer 12075) für alle Versionen außer Leiterplattenmontage
• Abdeckung für Vorderseite des Steckverbinders separat erhältlich (Artikelnummer 14228)
• Passend für PX0685, PX0686 und PX0686/SE
