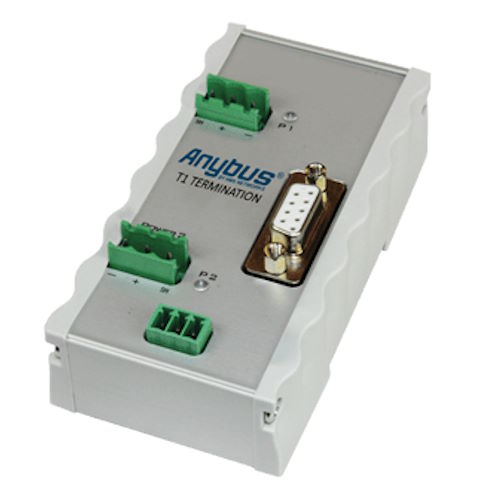

Der T1 Terminator dient der aktiven Terminierung von PROFIBUS RS 485 Netzwerken. Durch Verwendung dieser Komponente ist es möglich, Geräte abzuschalten, zu entfernen oder auch zu ersetzen, ohne die Buskommunikation zu stören. Dies trifft besonders für die Geräte am Ende der PROFIBUS Segmente zu.
Der T1 hat einige spezielle Eigenschaften, der ihn zu einer sehr nützlichen Infrastrukturkomponente machen; er besitzt eine redundante Stromversorgung und er verfügt über Diagnose LEDs, um den Status jeder Stromversorgung anzuzeigen. Er ist ausserdem mit einem zusätzlichen DB9 Stecker ausgestattet, um ProfiTrace oder andere Wartungs-/Engineeringtools anschliessen zu können. Der DB9 Anschluss kann auch als primäre Busverbindung benutzt werden, falls die Umstände dies erfordern.
Der T1 Terminator kann auf einer Standard Hutschiene installiert werden.
Produktmerkmale des Terminator T1
- PROFIBUS Spezifikationen
- Unterstützt alle PROFIBUS RS 485 Protokolle (DP, DP-V1, DP-V2, FMS, PROFIsafe, PROFIdrive, MPI, etc.)
- 9,6 kbps .. 12 Mbps
- Entfernbare Schraubklemmen und 1 DB9-Anschluss
- Stromversorgungsspezifikationen
- Betriebsspannung: 19 .. 28 VDC
- Stromverbrauch: < 60 mA
- Redundanz: Strom 1 ODER 2
- Diagnose LEDs um den Status der Stromversorgungn anzuzeigen
- Umgebungsbedingungen
- Betriebstemperatur: -20 .. +60C
- Abmessungen und Gewicht)
- Abmessungen (L x B x H): 106 x 55 x 33 mm (ohne Stecker)
- Gewicht: < 125 g
- Weitere Merkmale
- Hutschienenmontage
- IP 20 Schutzart (DIN 40 050)
